在ZIO系列插板式模组系统中，EtherCAT分布式供电如同设备的血液循环网络，其供电稳定性直接决定系统可靠性。本文将从电流计算到电源扩展，为您讲解EtherCAT分布式供电该如何实现。
输入 24VDC/0.7A； 输出 3.3V/4.5A/±2%； 工作温度 -25°C ~ +60°C。

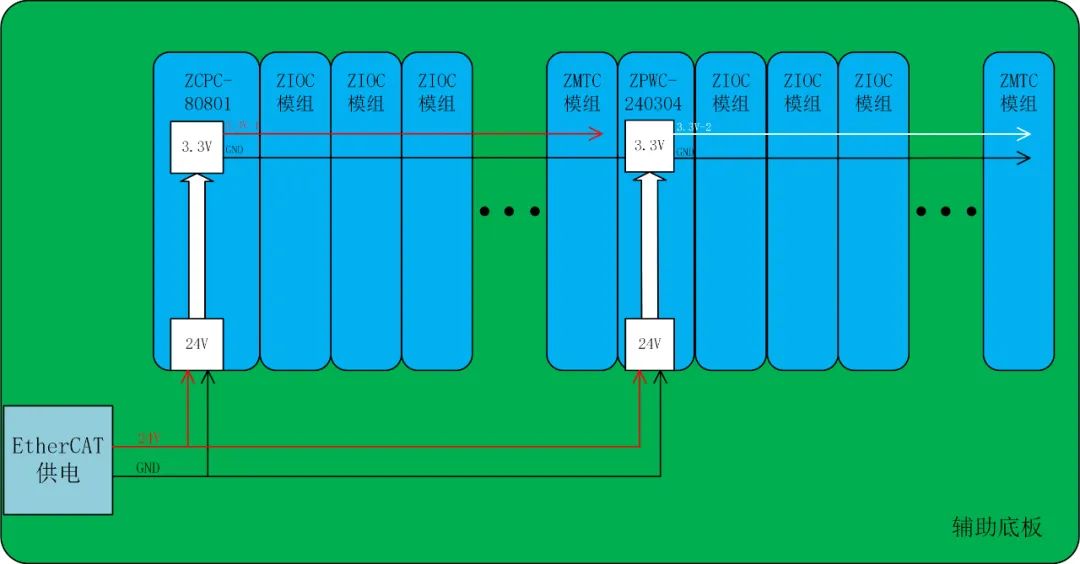

输入 24VDC/0.7A； 输出 3.3V/4.5A/±2%； 工作温度 -25°C ~ +60°C。 ZIO系列插板式模组的电源选型及使用 ZIO系列插板式模组的EtherCAT供电的框图如下图所示：
耦合器ZCPC-80801和ZPWC-240304都可以为模组提供3.3VEtherCAT供电，它们都是通过底板的24V，经过模块的DC-DC转换器转换成3.3V。 ZIO系列插板式模组的电源选型步骤如下： 客户在搭建系统时应确保系统所需的控制电源不要超过耦合器能提供的电流，超过时要在系统上加额外的电源模块如ZPWC-240304，设计时最好能有20%的余量。 查找对应模组手册里的EtherCAT控制电源的电流，例如ZIOC-E0016DP的EtherCAT控制电流为300mA； 计算系统所需的EtherCAT控制电流，比如需要10个ZIOC-E0016DP，那系统需要的EtherCAT控制电流为3A； 选型电源，10个ZIOC-E0016DP的系统需要的EtherCAT控制电流为3A，那单个耦合器就能提供系统所需电流。如果需要控制20个ZIOC-E0016DP，那系统的控制电流为6A，明显单个耦合器带不动整套系统，此时就要加一个扩展电源模块ZPWC-240304，10个ZIOC-E0016DP的控制电源由耦合器提供，另外10个ZIOC-E0016DP的控制电源由扩展电源模块提供。
